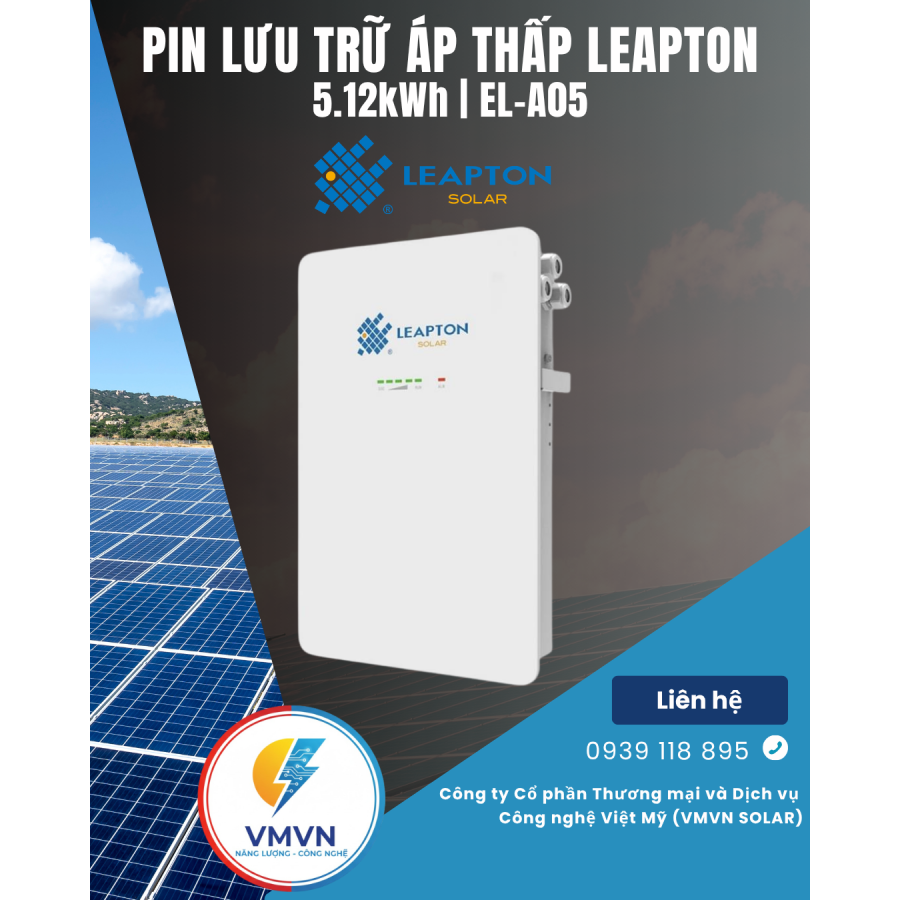

Leapton EL-A05 – Pin lưu trữ áp thấp 5.12kWh treo tường IP65
1. Thông số kỹ thuật
| Thông số |
Giá trị |
| Model |
Leapton EL-A05 |
| Loại sản phẩm |
Pin lưu trữ áp thấp |
| Công nghệ pin |
LFP / LiFePO₄ |
| Dung lượng danh định |
5.12 kWh |
| Dung lượng khả dụng |
4.6 kWh |
| Cấu hình cell |
16S1P |
| Dung lượng định mức |
100 Ah |
| Điện áp danh định |
51.2 V |
| Dải điện áp hoạt động |
40 ~ 57.6 V |
| Dải điện áp khuyến nghị |
44.8 ~ 56.8 V |
| Dòng sạc/xả khuyến nghị |
50 A |
| Công suất sạc/xả khuyến nghị |
2.56 kW |
| Dòng sạc/xả tối đa |
100 A |
| Công suất sạc/xả tối đa |
5.12 kW |
| Khối lượng |
43 kg |
| Kích thước |
395 × 615 × 140 mm |
| Giao tiếp |
RS485, RS232, CAN |
| Nhiệt độ sạc |
0 ~ 55°C |
| Nhiệt độ sạc tùy chọn có heating |
-20 ~ 55°C |
| Nhiệt độ xả |
-20 ~ 55°C |
| Nhiệt độ vận hành khuyến nghị |
15 ~ 30°C |
| Nhiệt độ lưu trữ |
-10 ~ 55°C |
| Nhiệt độ lưu trữ khuyến nghị |
20 ~ 30°C |
| Độ ẩm tương đối |
5% ~ 95% |
| Tuổi thọ chu kỳ |
>6000 lần |
| Độ sâu xả khuyến nghị |
90% |
| Môi trường lắp đặt |
Trong nhà / ngoài trời |
| Làm mát |
Đối lưu tự nhiên |
| Cấp bảo vệ |
IP65 |
| Kết nối song song tối đa |
15 bộ |
| Độ cao hoạt động tối đa |
2000 m |
| Kiểu lắp đặt |
Treo tường |
| Chức năng sưởi |
Tùy chọn |
| Chứng chỉ |
IEC 62619, CE, UN38.3, MSDS |
| Bảo hành |
10 năm |
| Thương hiệu inverter tương thích |
Leapton, Solis và các thương hiệu khác |
2. Giới thiệu sản phẩm
Leapton EL-A05 là dòng pin lưu trữ điện áp thấp của Leapton Solar, sử dụng công nghệ pin LFP / LiFePO₄ an toàn, bền bỉ và có tuổi thọ cao. Sản phẩm có dung lượng danh định 5.12kWh, dung lượng khả dụng 4.6kWh, phù hợp cho hệ thống điện mặt trời gia đình, văn phòng, cửa hàng và các công trình cần lưu trữ điện ổn định.
Với thiết kế treo tường, cấp bảo vệ IP65 và khả năng kết nối song song tối đa 15 bộ, Leapton EL-A05 là lựa chọn phù hợp cho hệ thống hybrid cần mở rộng dung lượng linh hoạt, dễ lắp đặt và tiết kiệm không gian.
3. Đặc điểm nổi bật
Dung lượng 5.12kWh, phù hợp cho hệ gia đình
Pin có dung lượng danh định 5.12kWh, dung lượng khả dụng 4.6kWh, đáp ứng tốt nhu cầu lưu trữ điện mặt trời cho gia đình, cửa hàng nhỏ hoặc văn phòng.
Pin áp thấp 51.2V dễ tương thích
Leapton EL-A05 thuộc dòng pin áp thấp 51.2V, phù hợp với nhiều inverter hybrid phổ biến trên thị trường.
Công nghệ LFP an toàn và bền bỉ
Cell pin LiFePO₄ có độ ổn định cao, an toàn trong quá trình sạc/xả và phù hợp vận hành lâu dài.
Tuổi thọ trên 6000 chu kỳ
Pin đạt tuổi thọ >6000 lần sạc/xả, giúp giảm chi phí thay thế và phù hợp sử dụng hằng ngày với hệ thống điện mặt trời.
Hỗ trợ kết nối song song tối đa 15 bộ
Có thể mở rộng dung lượng bằng cách kết nối song song nhiều pin, tối đa 15 bộ, giúp hệ thống linh hoạt hơn theo nhu cầu sử dụng.
Dòng sạc/xả tối đa 100A
Sản phẩm hỗ trợ dòng sạc/xả khuyến nghị 50A, dòng tối đa 100A, công suất sạc/xả tối đa 5.12kW.
Cấp bảo vệ IP65
Thiết kế đạt IP65, phù hợp lắp đặt trong nhà hoặc ngoài trời theo điều kiện lắp đặt phù hợp.
Thiết kế treo tường gọn gàng
Kiểu lắp đặt wall-mounted giúp tiết kiệm diện tích, phù hợp cho nhà phố, phòng kỹ thuật, garage hoặc khu vực lắp đặt có không gian hạn chế.
Kết nối đối xứng tiện lợi
Thiết kế cổng kết nối hai bên giúp đi dây linh hoạt, thuận tiện khi lắp đặt nhiều pin song song.
4. Khả năng lưu trữ & mở rộng
Leapton EL-A05 có dung lượng danh định 5.12kWh và dung lượng khả dụng 4.6kWh cho mỗi bộ pin.
Hệ thống có thể kết nối song song tối đa 15 bộ, tương đương:
| Số lượng pin |
Dung lượng danh định |
Dung lượng khả dụng |
| 1 bộ |
5.12 kWh |
4.6 kWh |
| 2 bộ |
10.24 kWh |
9.2 kWh |
| 3 bộ |
15.36 kWh |
13.8 kWh |
| 4 bộ |
20.48 kWh |
18.4 kWh |
| 5 bộ |
25.6 kWh |
23 kWh |
| 10 bộ |
51.2 kWh |
46 kWh |
| 15 bộ |
76.8 kWh |
69 kWh |
Nhờ khả năng mở rộng này, EL-A05 có thể dùng cho cả hệ gia đình nhỏ lẫn hệ thống cần dung lượng lưu trữ lớn hơn.
5. Khả năng kết nối hệ thống
Leapton EL-A05 hỗ trợ giao tiếp RS485, RS232 và CAN, giúp kết nối với inverter hybrid hoặc hệ thống điều khiển tương thích.
Công suất đầu ra AC, chế độ hòa lưới, chế độ dự phòng và khả năng cấp tải sẽ phụ thuộc vào inverter hybrid được kết hợp trong hệ thống. Khi triển khai thực tế, cần chọn inverter phù hợp với điện áp pin 51.2V, dòng sạc/xả và dung lượng lưu trữ mong muốn.
6. Vận hành & môi trường lắp đặt
Pin có dải nhiệt độ sạc 0 ~ 55°C và dải nhiệt độ xả -20 ~ 55°C. Với phiên bản có tùy chọn chức năng sưởi, pin có thể hỗ trợ sạc trong môi trường nhiệt độ thấp hơn.
Nhiệt độ vận hành khuyến nghị là 15 ~ 30°C để tối ưu tuổi thọ và hiệu suất pin. Sản phẩm sử dụng cơ chế đối lưu tự nhiên, vận hành êm, không cần quạt cưỡng bức và ít phải bảo trì.
Với cấp bảo vệ IP65, pin có thể lắp trong nhà hoặc ngoài trời, nhưng nên bố trí tại khu vực thông thoáng, tránh ngập nước, tránh ánh nắng trực tiếp kéo dài và đảm bảo đúng điều kiện lắp đặt.
7. Bảo vệ & an toàn
Leapton EL-A05 được thiết kế với các tính năng bảo vệ cần thiết cho hệ thống lưu trữ dân dụng và thương mại nhỏ:
- Bảo vệ quá sạc.
- Bảo vệ quá xả.
- Bảo vệ quá dòng.
- Bảo vệ quá nhiệt.
- Quản lý trạng thái sạc/xả bằng BMS.
- Cell LFP ổn định, an toàn và tuổi thọ cao.
- Cấp bảo vệ IP65 cho môi trường lắp đặt linh hoạt.
- Hỗ trợ giao tiếp CAN / RS485 / RS232 với inverter.
- Làm mát bằng đối lưu tự nhiên, vận hành êm.
8. Ứng dụng thực tế
Leapton EL-A05 Low Voltage Battery phù hợp cho:
- Hệ thống điện mặt trời gia đình.
- Nhà phố, biệt thự, căn hộ có hệ hybrid.
- Văn phòng, cửa hàng, showroom.
- Hệ thống lưu điện dự phòng.
- Hệ thống điện mặt trời áp mái dân dụng.
- Khu vực thường xuyên mất điện hoặc điện yếu.
- Hệ thống cần pin treo tường gọn gàng.
- Công trình cần mở rộng dung lượng pin linh hoạt.
- Hệ thống inverter hybrid áp thấp 48V/51.2V.
9. Chứng chỉ
Sản phẩm đạt các chứng chỉ:
10. Phụ kiện đi kèm
Bộ Leapton EL-A05 bao gồm
| Phụ kiện |
Số lượng |
| Main Unit |
1 |
| User Manual |
1 |
| SC25-6 |
4 |
| SC6-6 |
2 |
| RJ45 Connector |
2 |
| M6 × 70 Expansion Screw |
4 |
| M5 × 12 Screw |
8 |
| Supporting Bracket |
1 |
11. Phụ kiện tùy chọn mua riêng
| Phụ kiện |
Thông tin |
| Battery Power Cable |
Dây nguồn pin dương/âm, size 25mm², dài 1.6m |
| Battery Parallel Cable |
Dây song song pin dương/âm, size 25mm², dài 0.6m |
| Ground Wire |
Dây tiếp địa 10 AWG, dài 1m |
| Battery Communication Cable |
Dây giao tiếp pin, dài 1.5m |
| Battery Parallel Communication Cable |
Dây giao tiếp song song pin, dài 1m |
| Aerosol Fire Extinguishing Device |
Thiết bị chữa cháy aerosol |
12. Chính sách bảo hành
Leapton EL-A05 được bảo hành 10 năm theo tiêu chuẩn của hãng. Sản phẩm sử dụng công nghệ pin LFP / LiFePO₄ có độ ổn định cao, tuổi thọ chu kỳ >6000 lần, phù hợp cho hệ thống điện mặt trời lưu trữ sử dụng lâu dài.
